Detalles de diseño de moldes para los mercados norteamericanos y europeos: una guía de adaptación para los pedidos transfronterizos de las fábricas de moldes

El diseño de moldes es el vínculo principal en la entrega de pedidos transfronterizos, y los dibujos 2D y 3D proporcionados por los clientes son la base fundamental para el desarrollo del diseño. Existen diferencias significativas en los requisitos de dibujo, selección de materiales, especificaciones estructurales, estándares de precisión y otros aspectos entre los mercados norteamericano y europeo. Las fábricas de moldes deben adaptarse con precisión a estos requisitos detallados para reducir los riesgos de retrabajo y mejorar el reconocimiento del cliente. A continuación se detallan los puntos clave del diseño de moldes para ambas regiones desde cuatro aspectos: recepción y verificación de los dibujos del cliente, elementos centrales de diseño, especificaciones de adaptación regional y estándares de entrega de documentos.

I. Recepción y verificación de giros del cliente

Los dibujos 2D (comúnmente en formatos DWG y DXF) y 3D (principalmente formatos STEP, X_T e IGES) proporcionados por los clientes son la base del diseño. Las fábricas primero deben completar una verificación estandarizada:

• Compatibilidad de formatos: los clientes norteamericanos suelen proporcionar formatos X_T (kernel Parasolid) y DWG, cuya integridad de apertura debe verificarse mediante software como SolidWorks y NX; Los clientes europeos prefieren los formatos STEP e IGES, y es necesario confirmar que no falta ninguna marca GD&T (Dimensionamiento y tolerancias geométricas).

• Integridad de la información: para dibujos 2D, es necesario verificar la cadena de dimensiones, las tolerancias geométricas y los requisitos de rugosidad de la superficie; para dibujos en 3D, es necesario verificar características clave como la uniformidad del espesor de la pared del producto, el ángulo de inclinación y la estructura socavada para evitar desviaciones de diseño causadas por información de dibujo incompleta.

• Adaptabilidad estándar: los dibujos norteamericanos siguen en su mayoría los estándares ANSI, mientras que los dibujos europeos se basan principalmente en los estándares ISO. Es necesario confirmar previamente el sistema de marcado de tolerancias y comunicarse con los clientes para unificar el punto de referencia si es necesario.

II. Elementos centrales de diseño

(I) Selección de materiales

El mercado norteamericano prefiere aceros para moldes que cumplan con los estándares AISI, como el acero preendurecido P20 y el acero para herramientas de trabajo en caliente H13, enfatizando la resistencia al desgaste del material y la eficiencia del procesamiento, que son adecuados para escenarios de producción en masa; Los pedidos en la industria automotriz a menudo requieren que los materiales pasen la certificación NADCAP y se deben proporcionar certificados de materiales. El mercado europeo prioriza los aceros estándar EN, como el acero pretemplado 1.2311 y el acero para herramientas de trabajo en caliente 1.2344. El cumplimiento de RoHS es un requisito básico, y los moldes médicos y electrónicos de alta gama también deben cumplir las restricciones de las normas REACH. Es necesario proporcionar informes de componentes y certificados de pruebas ambientales junto con los materiales.

(II) Especificaciones de Diseño Estructural

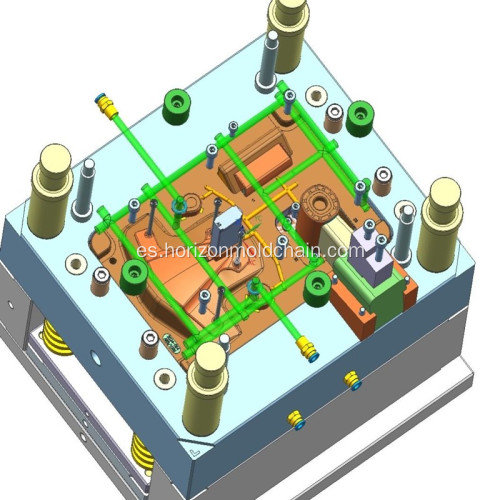

El mercado norteamericano se centra en la eficiencia de la producción. El diseño de moldes debe adaptarse a las necesidades de cambio rápido de molde. Se utilizan principalmente bases de moldes estandarizadas (como las series norteamericanas DME y HASCO). Se prefieren pasadores eyectores neumáticos para el mecanismo de expulsión. El diseño del sistema de enfriamiento enfatiza el enfriamiento rápido para acortar el ciclo. El ancho de la ranura de ventilación de la cavidad generalmente se controla entre 0,02 y 0,03 mm y el diseño del canal de agua debe optimizarse de acuerdo con la estructura del producto en los dibujos 3D del cliente. El mercado europeo se centra más en la estabilidad estructural y la mantenibilidad. Las bases de moldes son en su mayoría estándares europeos HASCO o series FUTABA. Las varillas eyectoras mecánicas son el principal mecanismo de expulsión, combinadas con pilares guía para un posicionamiento preciso. Los canales de agua de refrigeración adoptan un diseño equilibrado. Las ranuras de ventilación deben tener en cuenta los requisitos ambientales para evitar residuos de agente desmoldante. Al mismo tiempo, se debe reservar espacio para mantenimiento de acuerdo con los requisitos de montaje de los planos 2D del cliente.

(III) Requisitos de precisión y tolerancia

El mercado norteamericano implementa los estándares ANSI. La tolerancia dimensional de los moldes convencionales se controla en ±0,01 mm, y el requisito de tolerancia para los moldes de componentes automotrices puede alcanzar ±0,005 mm; Por lo general, se requiere que la rugosidad de la superficie sea Ra 0,8-1,6 μm, y la apariencia de las piezas debe llegar por debajo de Ra 0,4 μm, lo que debe seguir estrictamente el nivel de tolerancia marcado en los dibujos del cliente. El mercado europeo sigue las normas ISO con requisitos de precisión de tolerancia más estrictos. La tolerancia de los componentes centrales es generalmente de ±0,003-±0,008 mm, y los moldes médicos incluso necesitan alcanzar una precisión a nivel de micras; El tratamiento de la superficie debe cumplir con los estándares EU R111 y algunos pedidos requieren un informe de prueba de niebla salina. El proceso de tratamiento debe ajustarse de acuerdo con el entorno de servicio marcado en los planos.

III. Especificaciones de adaptación regional

• Pedidos de América del Norte: el ciclo de diseño suele ser de 1 a 2 semanas, con 3 a 5 días reservados para revisiones. Los clientes valoran la velocidad de respuesta del diseño. Es necesario completar rápidamente el análisis DFM (Diseño para fabricación) basado en los dibujos 2D y 3D proporcionados por ellos, enfocándose en evaluar la compatibilidad entre el molde y la máquina de moldeo por inyección del cliente, y retroalimentar rápidamente sugerencias de optimización estructural. Después de las revisiones de los dibujos, se prefiere el formato X_T para recibir comentarios y facilitar la edición secundaria de los clientes.

• Pedidos europeos: el ciclo de diseño es de 2 a 4 semanas y los documentos de cumplimiento deben prepararse simultáneamente. Con base en los requisitos ambientales y los estándares de seguridad marcados en los planos del cliente, es necesario complementar la certificación ambiental del material del molde y los informes de verificación de seguridad estructural. La etapa de muestra requiere múltiples pruebas de durabilidad y el plan de prueba debe formularse en función del escenario de servicio del producto de los planos del cliente.

IV. Estándares de entrega de documentos

Una vez finalizado el diseño, se debe entregar al cliente un paquete completo de documentos:

• Formatos de dibujo: El formato STEP (ISO 10303) es un estándar general para ambas regiones para garantizar que no haya desviaciones dimensionales; A los clientes norteamericanos se les puede proporcionar el formato X_T adicional y a los clientes europeos se les puede complementar con el formato IGES.

• Documentos de respaldo: se debe adjuntar una lista de materiales (lista de materiales) detallada, un dibujo del conjunto del molde despiezado, una lista de piezas de desgaste y un informe de análisis DFM basado en los dibujos del cliente (los clientes norteamericanos se centran en la viabilidad de la producción, mientras que los clientes europeos deben complementar las instrucciones de cumplimiento ambiental y los datos de las pruebas de vida útil).

• Requisitos de marcado: Todos los dibujos deben marcar claramente las tolerancias dimensionales, los grados de los materiales y los requisitos de tratamiento de la superficie. Los pedidos europeos deben marcar adicionalmente etiquetas medioambientales y grados de reciclaje.
