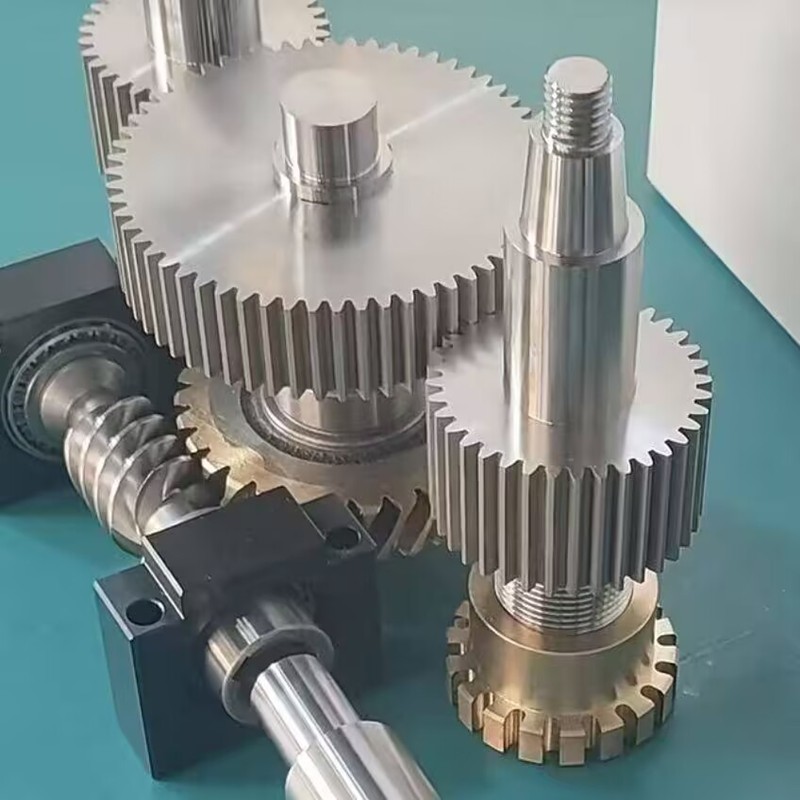

El proceso de organización de moldes de engranajes de precisión.

En los campos del hogar inteligente, la transmisión de automóviles y la automatización industrial, los engranajes de plástico se han convertido en componentes centrales de los sistemas de transmisión debido a sus ventajas de peso ligero, bajo nivel de ruido y producción en masa. Un conjunto de moldes de inyección de alta precisión es la clave para determinar la precisión, la vida útil y la estabilidad de la producción en masa de los engranajes. Este artículo desmontará por completo todo el proceso de los moldes de inyección de engranajes, desde el diseño personalizado, el mecanizado de precisión, el montaje y la puesta en servicio hasta la operación de producción en masa, proporcionando una referencia práctica para los profesionales de la industria.

I. Acoplamiento de demanda personalizado: aclarar el rendimiento de los engranajes y los límites del molde

La personalización de moldes de engranajes no comienza con dibujos, sino con un desmontaje en profundidad de las necesidades del cliente. En primer lugar, es necesario aclarar el escenario de aplicación y los indicadores clave del engranaje: ¿es un engranaje resistente al desgaste para limpiaparabrisas de automóviles o un engranaje helicoidal silencioso para motores de electrodomésticos? Los diferentes escenarios tienen requisitos muy diferentes en cuanto a materiales, precisión y vida útil.
En la etapa de comunicación de la demanda, los ingenieros deben centrarse en confirmar tres elementos principales: grado de precisión del engranaje (como los estándares DIN 7 o AGMA), selección de materiales (POM, PA66, PPA, etc.) y escala de producción en masa . Tomando como ejemplo los engranajes POM, su tasa de contracción es de aproximadamente 1,5% -2,0%, por lo que la cavidad del molde debe diseñarse con compensación de contracción por adelantado; mientras que los materiales de PA reforzados con fibra de vidrio imponen mayores requisitos a la resistencia al desgaste del acero para moldes, y generalmente requieren acero tratado térmicamente como S136 o 2344. Al mismo tiempo, parámetros como el módulo de engranaje, el perfil de los dientes y la tolerancia de la distancia entre centros determinarán directamente el diseño de la superficie de separación del molde, la disposición de la compuerta y el esquema de escape, evitando defectos como rebabas, excentricidad o llenado insuficiente en la etapa posterior.

II. Diseño de moldes: garantizar la precisión del moldeo de engranajes con una estructura de precisión

La dificultad en el diseño de moldes de engranajes radica en cómo convertir la tolerancia del perfil del diente a nivel de micras en una estructura de molde estable. En esta etapa, se utiliza el software CAD/CAM para completar el modelado 3D y Moldflow se utiliza para el análisis del flujo del molde para garantizar un llenado uniforme de la masa fundida y un enfriamiento constante.

1. Puntos clave del diseño de la estructura central

•  Diseño de la superficie de separación y la cavidad : dé prioridad a las áreas que no sean dientes como superficie de separación para evitar líneas de sujeción del molde en la parte superior o la raíz del diente que afecten la precisión del engrane. Para moldes de múltiples cavidades, adopte un diseño simétrico y configure canales equilibrados para garantizar una presión de llenado y una velocidad de enfriamiento constantes para cada engranaje.

•  Sistema de compuerta y escape : las compuertas puntuales o subcompuertas se usan a menudo para engranajes rectos pequeños para evitar marcas de compuerta en la superficie del diente; Se pueden utilizar compuertas de ventilador o compuertas de tres puntos para engranajes grandes para reducir la generación de líneas de soldadura. Las ranuras de escape deben abrirse al final de la ranura del diente donde se llena la masa fundida por última vez, con una profundidad controlada de 0,01 a 0,02 mm para evitar quemaduras o defectos de escasez de material causados ​​por el aire atrapado.

•  Diseño del sistema de enfriamiento : Adopte canales de agua de enfriamiento conformes para acercar los canales de enfriamiento a la superficie de la cavidad del engranaje, asegurando que la diferencia de temperatura de la cavidad del molde esté dentro de ±2 ℃ y evitando la deformación del engranaje y la desviación dimensional causada por un enfriamiento desigual. Para moldes de alta precisión, también se pueden utilizar inserciones conformadas impresas en 3D para mejorar aún más la eficiencia de enfriamiento.

2. Planificación de la tecnología de procesamiento

El procesamiento de las cavidades de los engranajes generalmente adopta el mecanizado por descarga eléctrica con alambre (WEDM) y el fresado de precisión CNC, con una precisión del perfil del diente de hasta ±0,005 mm. Los insertos del molde tratados térmicamente deben pulirse a espejo, con una rugosidad superficial de Ra0,2 o menos, para garantizar que la superficie de los dientes del engranaje moldeado por inyección sea suave y sin rebabas, lo que reduce el ruido de la transmisión.

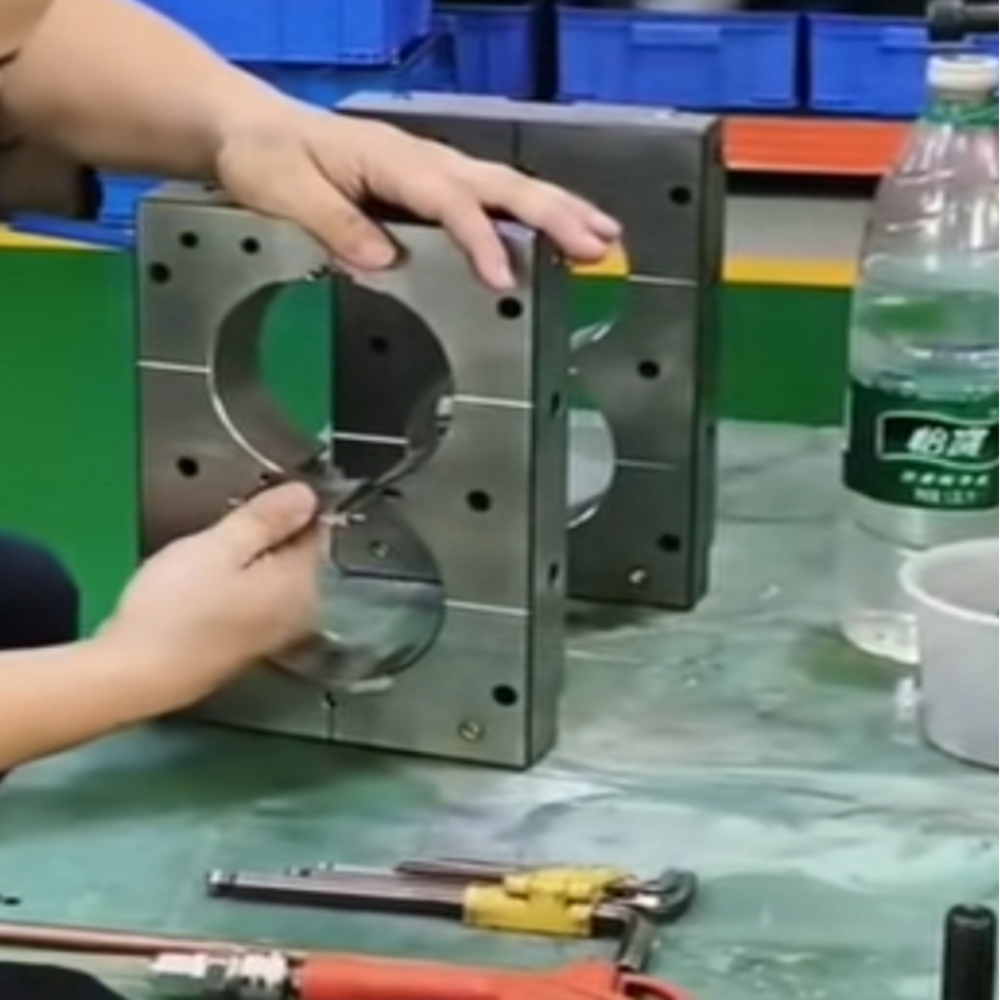

III. Montaje del molde: el montaje a nivel milimétrico garantiza un movimiento suave

Una vez procesado el molde, cada detalle del proceso de ensamblaje afectará el efecto de moldeado final. El montaje de moldes de engranajes debe seguir el principio de tres pasos de "limpieza, posicionamiento y puesta en servicio" para garantizar la precisión de cada componente.

1. Preprocesamiento de componentes : Limpie la base del molde, el núcleo, la cavidad y las piezas del sistema de expulsión con ondas ultrasónicas para eliminar manchas de aceite y limaduras de hierro. Especialmente para piezas móviles como pilares guía, casquillos guía y pasadores expulsores, se debe aplicar grasa para moldes especial.

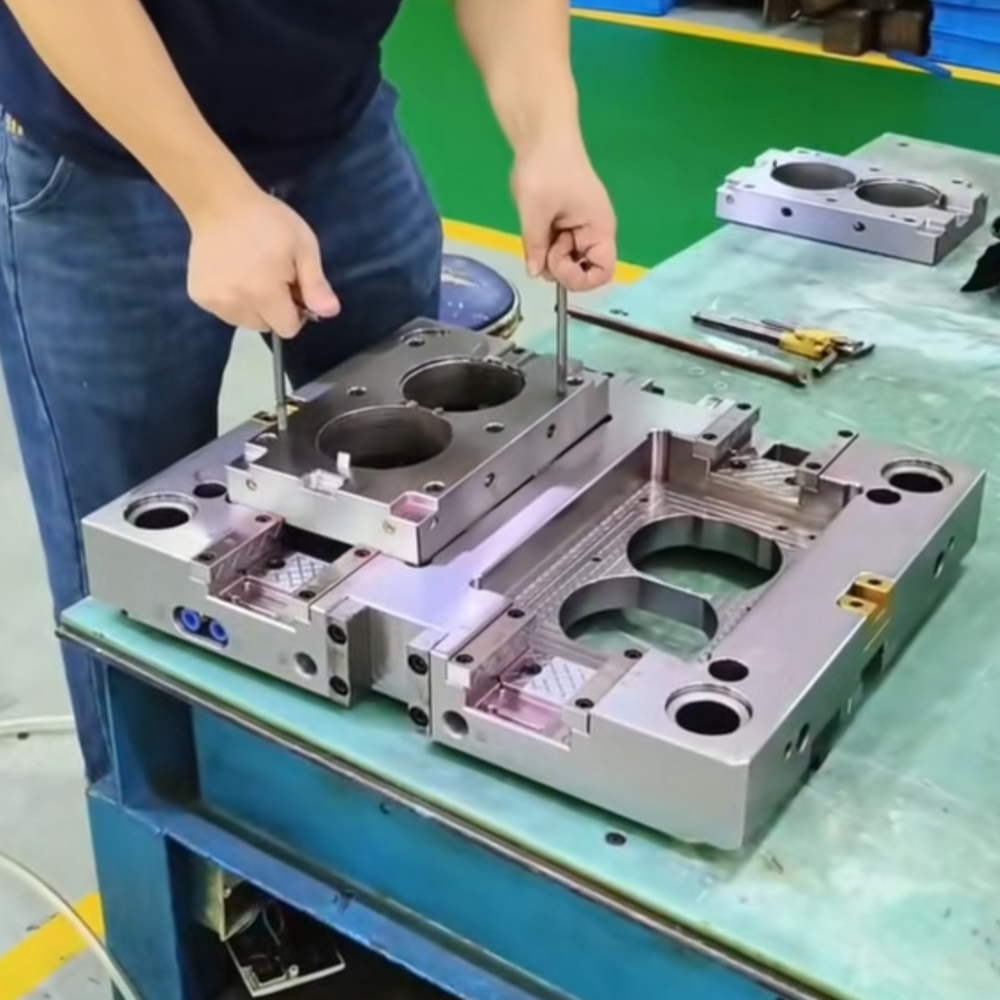

2. Ensamblaje del componente central : Primero, instale el inserto de la cavidad del engranaje en la placa del molde fija y fije su posición con pasadores de posicionamiento para garantizar que la coaxialidad entre el inserto y la plantilla sea ≤0,01 mm; luego ensamble el núcleo y el mecanismo de expulsión de la parte móvil del molde. El nivel entre la cara del extremo del pasador expulsor y la superficie de la cavidad debe controlarse dentro de ±0,005 mm para evitar marcas del pasador expulsor en la superficie del engranaje.

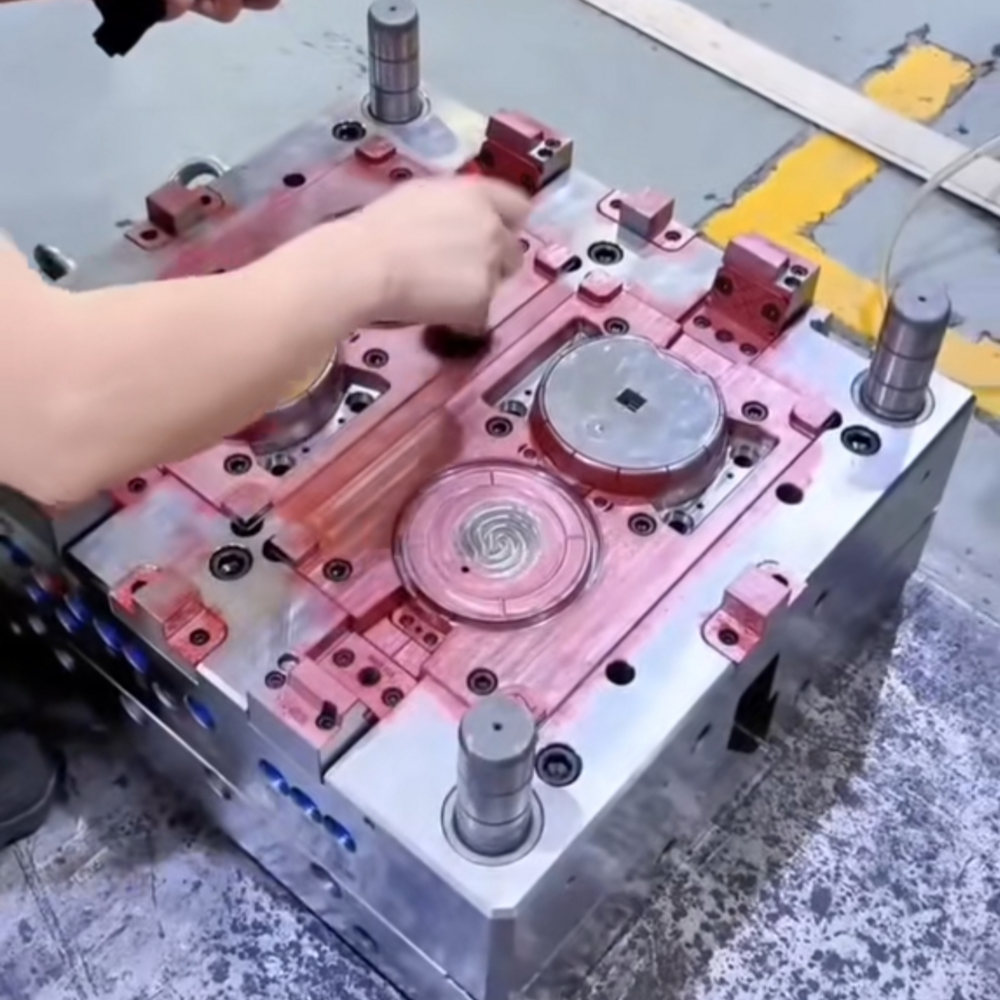

3. Sujeción y puesta en servicio general del molde : Apriete todos los pernos utilizando el método de apriete diagonal para evitar la deformación de la plantilla debido a una fuerza desigual. Después de sujetar el molde, verifique el estado de ajuste de la superficie de separación con una galga de espesores y el espacio debe ser inferior a 0,01 mm para evitar rebabas durante el moldeo por inyección. Al mismo tiempo, pruebe la suavidad del mecanismo de expulsión para asegurarse de que los pasadores de expulsión se reinicien sin atascarse.

Después del ensamblaje, también es necesario realizar una prueba de funcionamiento inactivo del molde para verificar si las acciones de apertura y cierre del molde son estables y si la distancia de expulsión cumple con los requisitos de desmoldeo del engranaje, para evitar atascos del molde o marcas blancas durante la producción en masa.

IV. Pruebas y optimización de moldes: calibración clave desde la primera muestra hasta la producción en masa

Las pruebas de moldes son el puente entre el diseño y la fabricación de moldes y una producción en masa estable. Al ajustar los parámetros del proceso de moldeo por inyección, se resuelven los defectos de moldeo y se verifica el rendimiento del molde.
La primera prueba de molde generalmente adopta moldeo por inyección a baja velocidad y baja presión para observar la situación de llenado de la masa fundida y registrar datos clave como la temperatura de la cavidad del molde, la presión de inyección y el tiempo de retención. Si se produce excentricidad del engranaje, es necesario comprobar el equilibrio de la compuerta y la coaxialidad del molde; Si aparecen burbujas o marcas de contracción en la superficie del diente, es necesario optimizar la ranura de escape o ajustar los parámetros de presión de sujeción.
Para los engranajes de precisión, se debe realizar una inspección exhaustiva después de formar la primera muestra: utilice una máquina de medición de coordenadas (CMM) para detectar la tolerancia del perfil de los dientes, la distancia entre centros y la desviación circular para garantizar que cumplan con los requisitos de diseño; Verificar las propiedades mecánicas del engranaje mediante prueba de niebla salina y prueba de desgaste. Según los resultados de las pruebas del molde, los ingenieros pueden ajustar el molde, como optimizar el canal de agua de refrigeración, ajustar el tamaño de la compuerta o pulir la superficie de la cavidad, hasta que todos los indicadores del engranaje cumplan de manera estable con el estándar.
