Tiro corto del moldeo por inyección: 5 causas y soluciones sistemáticas

moldeo por inyección de tiro corto, tratamiento de defectos de inyección, causas de tiro corto, optimización del proceso de inyección, diseño de ventilación del molde

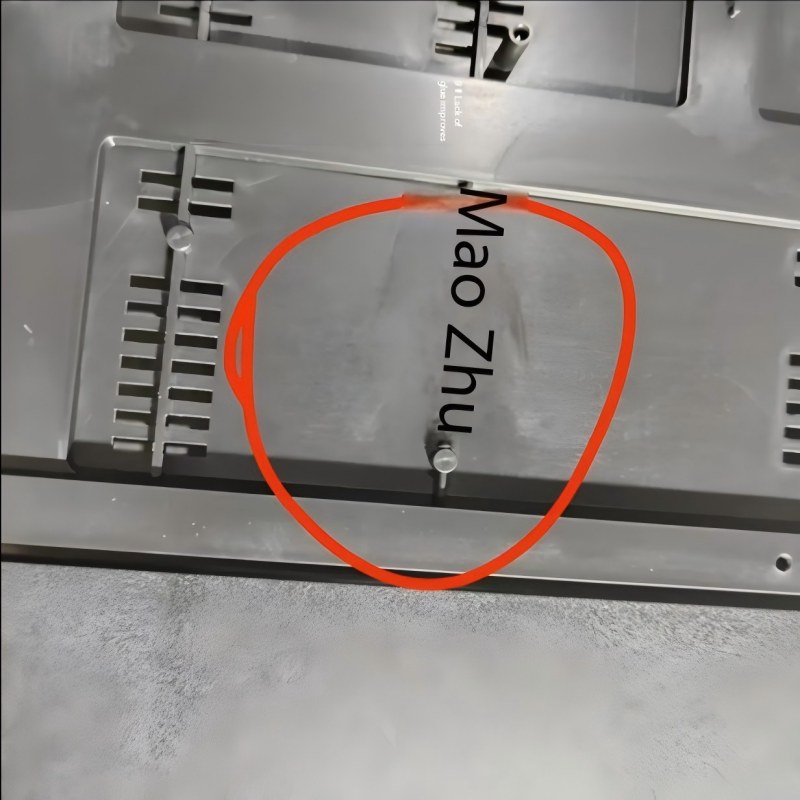

El tiro corto del moldeo por inyección es un defecto común, caracterizado por un llenado incompleto local o general de los productos, lo que causa directamente defectos estructurales y fallas funcionales. Su ocurrencia involucra múltiples vínculos, lo que requiere una investigación sistemática y una resolución precisa desde cinco dimensiones: diseño, molde, ajuste de parámetros del proceso, equipo y material.

I. Factores de diseño: evitar tomas cortas en la fuente

Causas : Los cambios excesivamente delgados o repentinos en el espesor de la pared, el diseño inadecuado de la compuerta/corriente, la ventilación insuficiente (que necesitan ranuras de ventilación de 0,02 a 0,04 mm) y el enfriamiento desigual pueden provocar una solidificación prematura u obstrucción del flujo de la masa fundida.

Soluciones : Mantener el espesor de la pared ≥ mínimo del material (ABS ≥ 0,8 mm) con transiciones graduales (pendiente ≤ 1:3); ubique las puertas en el área más gruesa y use puertas tipo abanico para ampliar el área de alimentación; agregue ranuras de ventilación en los extremos del material fundido (0,025 mm para PP, 0,03 mm para PC); adopte canales de enfriamiento conformes para controlar la diferencia de temperatura del molde ≤ 10 ℃.

II. Factores de moho: garantizar la base del moldeo

Causas : Los errores de mecanizado de canales (desviación ＞ ±0,1 mm), ranuras de ventilación obstruidas, fluctuaciones de temperatura del molde ( ＞ ±5 ℃) y desgaste de la superficie de separación (espacio ＞ 0,02 mm) causan un flujo de fusión anormal o prioridad de inflamación sobre el llenado de la cavidad.

Soluciones : Mecanizado de precisión de canales fríos (tolerancia ±0,05 mm) e inspección periódica de canales calientes; limpieza ultrasónica de ranuras de ventilación cada 20.000 ciclos; control de temperatura del molde con máquina PID dual (se recomienda 60-80 ℃ para ABS); escaneo con luz azul para reparación de superficies de separación y revestimiento láser para piezas desgastadas.

III. Ajuste de parámetros de proceso: controle con precisión el proceso de moldeo

Causas : Presión/velocidad de inyección insuficiente, parámetros de mantenimiento inadecuados (presión < 60 % de la presión de inyección), desviación de la temperatura de fusión ( > ±10 ℃) y tiempo de enfriamiento insuficiente afectan la integridad del llenado.

Soluciones : Velocidad de inyección de tres etapas (inicio bajo, llenado alto, final bajo); reducción de la presión de mantenimiento del gradiente (5-10 % por etapa) con tiempo ≥ tiempo de congelación de la puerta; calibración infrarroja de la temperatura de fusión, velocidad del tornillo ≤60 rpm para materiales sensibles al corte; Temperatura de desmoldeo ≥20 ℃ por debajo de la temperatura de distorsión por calor (HDT).

IV. Factores de equipo: fortalecer el soporte de hardware

Causas : La capacidad insuficiente de plastificación del tornillo, la rigidez de sujeción deficiente (deformación de la barra de unión ＞ 0,1 mm/m), el retraso en la respuesta hidráulica y la baja precisión del control de temperatura (desviación ＞ ±5 ℃) provocan suministro de material o pérdida de presión.

Soluciones : Selección de equipos según la fórmula de la fuerza de sujeción (margen reservado del 20 %), sustitución del tornillo cuando la separación sea > 0,2 mm; refuerzo de doble palanca para rigidez de sujeción; optimización del servoaccionamiento (respuesta < 50 ms); Control de temperatura del barril de 6-8 zonas con módulo de canal caliente independiente.

V. Factores materiales: optimizar el rendimiento de la masa fundida

Causas : MFR indeseable (tasa de flujo de fusión, PP de pared delgada ≥30 g/10 min), contenido de humedad excesivo de los materiales higroscópicos (PA ＞ 0,2 %), aumento de la viscosidad de los materiales de alto relleno y fluctuación del rendimiento del lote (diferencia de MFR ＞ 15 %).

Soluciones : Inspección por lotes de MFR y contenido de humedad (PA ≤0,1%); secado deshumidificador en tres etapas (punto de rocío ≤-40 ℃); 0,2-0,5 % de promotor de flujo de silicona para materiales de alto relleno; Establecer una base de datos de materiales para la comparación de procesos.

Ruta de implementación sistemática

Establecer un sistema de revisión DFM (Diseño para fabricación) y optimizar el llenado con análisis de flujo de molde; SPC (Control estadístico de procesos) para parámetros clave (CPK≥1,33); casos de defectos digitales para construir un modelo de diagnóstico de IA; Capacitación periódica sobre mantenimiento de procesos y moldes.

La optimización sinérgica en cinco dimensiones puede reducir la tasa de disparos cortos del promedio de la industria del 3 al 5 % a menos del 0,5 %, mejorando la eficiencia de la producción y el rendimiento del producto. Los parámetros deben ajustarse en función de las condiciones de trabajo reales para establecer un mecanismo de mejora continua.
